IDP240系列是一款薄型工业级240W导轨型电源供应器，适合安装在TS-35/或者TS-35/15的轨道上，整机宽度60mm，整个系列设计为90Vac至26Vac全电压范围交流输入，并符合EN61000-3-2标准。
IDP240采用全铝合金外壳设计，提高整机散热效果，效率高达93%以上，在空气循环条件下，整个系列能够工作在-40℃到+70℃的环境温度中。
产品特性
● 全球电压范围输入
● 具有短路/过载，过电压/过温度保护功能
● 高可靠性，高效率
● 采用自然风冷
● 100%的产品满载老化测试
● EN61000-6-2(EN50082-2)工业抗扰度,内置主动PFC功能
● 交流输入防雷设计 6KA
● 通过CE class A, LVD, FCC, ROHS 2.0认证，符合UL508(工业控制设备)认证标准
-
一、 电气规格
2-1 输入特性
序号
No.
项目
Item
规格要求Specification
备注
Remark
1
输入电压范围 Input Voltage Range
90-264Vac
2
输入频率范围 Input Frequency (Hz)
47Hz～63Hz
3
输入电流 Input Current
<3.5A/110Vac
<2.0A/220Vac
4
冲击电流 Inrush Current
20A/115Vac 35A/220Vac
冷态条件
5
效率 Efficiency (%)
≥93% /230Vac
满载
6
功率因数 Power Factor
0.99/100Vac
满载
2-2 输出特性
型号
IDP240-24
IDP96-48
输出电压Output Voltage Range（V）
DC24V
DC48V
输出电流范围 Load Current
0～10A
0～5.0A
电压精度
± 1.0%
± 1.0%
电压调整范围
24～28V
48～55V
输出功率 Output Power
240W
240W
源调整率 Line Regulation
± 0.5%
± 0.5%
负载调整率 Load Regulation
± 1.0%
± 1.0%
纹波噪声Ripple & Noise (mVp-p)**
<300mV
<200mV
效率
≥93% typ.
≥93% typ.
备注：
*: 测试时最小负载为：10%of full load.
**: 测试条件为20MHz频宽，负载端并联一10uF电解电容和一0.1uF聚酯电容测试。
2-3 保护特性
项目Item
规格要求
Specification
备注
Remark
过负载保护Overload Protection
110%~150%
过压保护 Over Voltage Protection
28-33V
56-65V
短路保护 Short Circuit Protection
自动恢复
二、 安规要求
3-1 绝缘强度和绝缘阻抗Isolation Strength & Isolation Resistance
项目
Item
规格要求Specification
备注
Remark
绝缘强度*
绝缘阻抗**
输入-----输出 Primary to Secondary
3.00KVac 5Ma
≥100MΩ
无飞弧
无击穿
输入-----地 Primary to P.G
2.0KVac 5Ma
≥100MΩ
输出-----地 Secondary to P.G
0.5KVac 5Ma
≥100MΩ
*表示耐压等级（V）；允许最大漏电流（mA）。**测试条件：试验电压为500VDC，90%RH。
3-2 漏电流 Leakage Current
项目
Item
规格要求
Specification
备注
Remark
264Vac
＜3.5Ma
三、 使用环境
项目
Item
规格要求
Specification
备注
Remark
温度
Temperature
工作环境Operating ambient
-40℃~70℃（请参考“减额曲线”）
储存环境 No-operating ambient
-40℃~85℃
湿度
Humidity
工作湿度operating
20%RH~90%RH
储存湿度 No-operating
10%RH~95%RH
散热方式 Heat-dissipating method
自然冷
大气气压 Atmospheric pressure
/
海拔高度 Altitude
2000米以下
四、 其它：
MTBF
≥50000小时 MIL-HDBK-217F(25℃)
尺寸
60*138*150mm（W*H*D）
重量
650g ±10g
五、 产品安装、使用说明
1. 使用时请勿超过电源标称值，以免影响产品的可靠性。如需更改电源的输出参数，请客户在使用电源前向本司技术部门咨询，以保证使用效果和可靠性。
2. 为保证使用的安全性和减小干扰，请确保接地端可靠接地（接地线大于AWG18#）。
3. 本司电源主要适用于阻性为主的负载，若需应用在以容性为主或感性为主的负载时，请在订货前与本司市场部沟通，以防造成不便。
4. 电源如出现故障，请勿擅自对其维修，请尽快与本司品质部联系。
六、 包装、运输、储存
6-1 包装
包装箱上有产品名称、型号、厂家标识、厂家品质部检验合格证、制造日期等。
6-2 运输
本包装适用与汽车、船、飞机、火车等运输，运输过程中应防晒、防淋，文明装卸。
6-3 储存
产品未使用时应放在包装箱里，储存环境温度和相对湿度应符合该产品的要求，仓库内不应有腐蚀性气体或产品，并且无强烈的机械振动、冲击和强磁场作用。包装箱应垫离地面至少20cm高，距离墙壁、热源、窗口式空气入口至少50cm。如果储存时间过长（2年以上）应重新检验后才使用。
-
-

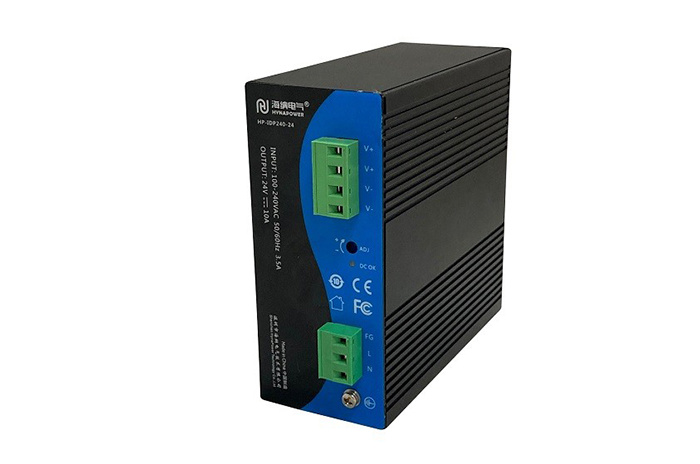

型号
HP-IDP240
240W导轨式工业电源
